Giới Thiệu Sản Phẩm

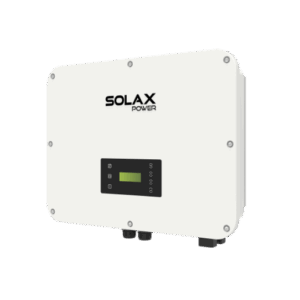

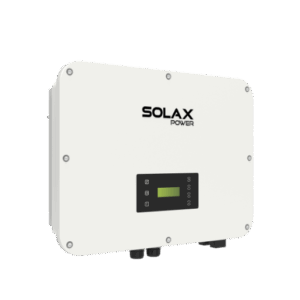

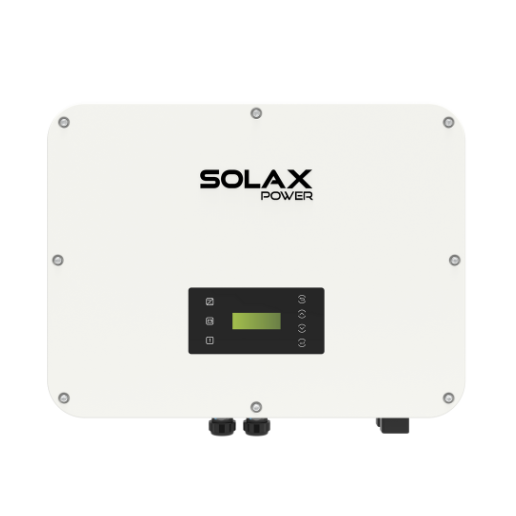

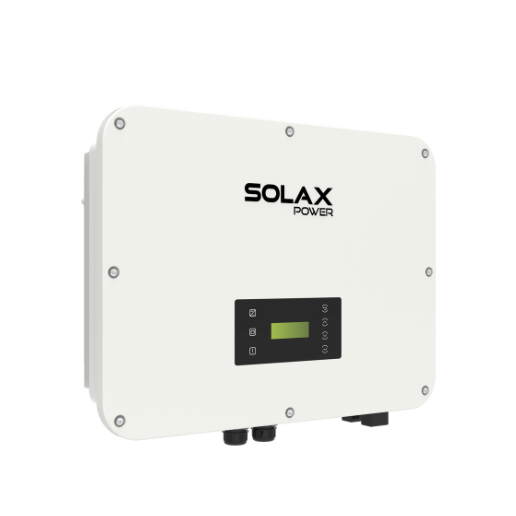

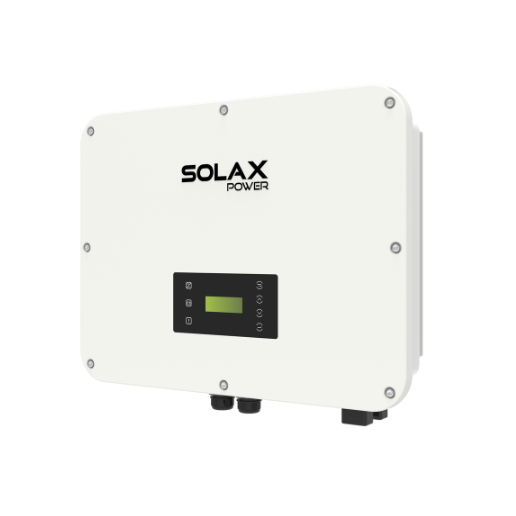

Biến Tần Inverter SolaX 20KW 3 Pha Hybrid – X3-ULT-20K-HV là giải pháp lưu trữ điện năng tiên tiến cho hệ thống thương mại và công nghiệp (C&I).
Sản phẩm hỗ trợ vận hành song song đến 10 thiết bị, tích hợp microgrid và máy phát điện, tối ưu hiệu quả cho hệ thống PV quy mô lớn.
Với dòng sạc/xả pin tối đa 80A, khả năng chịu quá tải EPS gấp đôi trong 10 giây và hiệu suất chuyển đổi cao, X3 Ultra 20KW mang đến độ tin cậy vượt trội.
Thông Số Kỹ Thuật Chi Tiết
| Đầu vào PV | |
|---|---|
| Công suất PV tối đa | 40,000 Wp |
| Điện áp PV tối đa | 1000 V |
| Điện áp PV định mức | 600 V |
| Phạm vi điện áp hoạt động | 120 ~ 950 V |
| Dải điện áp MPPT | 160 ~ 950 V |
| Điện áp khởi động | 200 V |
| Số MPPT / Số chuỗi mỗi MPPT | 2 / (2/2) |
| Dòng điện đầu vào tối đa mỗi MPPT | 36 A / 36 A |
| Dòng ngắn mạch tối đa mỗi MPPT | 45 A / 45 A |
| Đầu vào & Đầu ra AC (Nối lưới) | |
| Công suất đầu ra định mức | 20,000 W |
| Công suất biểu kiến tối đa | 20,000 VA |
| Dòng điện AC đầu ra tối đa | 29.1 A |
| Điện áp AC danh định | 3 / N / PE, 230 / 400 V |
| Tần số AC danh định | 50 Hz / 60 Hz |
| Phạm vi hệ số công suất | ~1 (0.8 trễ → 0.8 sớm) |
| THDi (công suất định mức) | < 3% |
| Pin | |
| Loại pin | Lithium |
| Phạm vi điện áp pin | 120 ~ 800 V |
| Dòng sạc/xả tối đa | 80 A (40 A × 2) |
| Đầu ra EPS (Ngoài lưới, có pin) | |
| Công suất EPS định mức | 20,000 VA |
| Công suất EPS đỉnh | 2 lần công suất (10s) |
| Công suất EPS tối đa | 22,000W |
| Thời gian chuyển mạch | < 10 ms |
| Hiệu suất | |
| Hiệu suất tối đa | 98.0% |
| Hiệu suất châu Âu | 97.7% |
| Giới hạn môi trường | |
|---|---|
| Cấp bảo vệ | IP66 |
| Nhiệt độ hoạt động | -35°C ~ 60°C (giảm công suất trên 45°C) |
| Độ cao tối đa | 3000 m |
| Độ ẩm tương đối | 0 ~ 100% (ngưng tụ) |
| Hạng mục quá áp | Mains: III, Battery: II, PV: II |
| Thông tin chung | |
| Kích thước (R x C x S) | 696 × 526 × 240 mm |
| Khối lượng | 47 kg |
| Phương pháp làm mát | Làm mát bằng quạt thông minh |
| Kết nối truyền thông | RS485, DI x 2, DO x 1, Modbus |
| Công suất tiêu thụ ban đêm | < 5 W |
| Cấu trúc | Không cách ly |
| Chứng chỉ | VDE4105, G99, AS4777, EN50549, CEI 0-21, IEC61727, PEA/MEA, NRS-097-2-1 |
| Bảo vệ | |
| Các chức năng bảo vệ | Bảo vệ quá áp/thấp áp, bảo vệ ngắn mạch, giám sát dòng rò, chống đảo, bảo vệ quá nhiệt |
| Bảo vệ chống sét | DC: Loại II, AC: Loại II |
| Chống hồ quang (AFCI) | Tùy chọn |
| Thương Hiệu | |
| Thương hiệu | Solax Power |
| Bảo hành | |
| Bảo hành | 7 năm ( 10 năm với combo Battery Solax ) |
Hiệu Suất & Đặc Điểm Vượt Trội
- Smart Management: Chuyển đổi UPS-level < 10ms, shadow tracking, quản lý tải thông minh, sẵn sàng VPP.
- Flexible Adaptability: Hỗ trợ song song tối đa 10 thiết bị, tích hợp microgrid và máy phát điện.
- High Performance: 200% PV oversizing, 110% AC output, 200% EPS overload, max. 80A charge/discharge.
- Assured Reliability: IP66, SPD loại II cả AC & DC, AFCI tùy chọn.
Phân Tích Các Thông Số Kỹ Thuật
✓ Max. công suất PV đề xuất (40,000 Wp): Hỗ trợ hệ thống pin công suất lớn cho thương mại và công nghiệp.
✓ Điện áp PV đầu vào (1000 V): Cho phép kết nối nhiều chuỗi pin hơn, tăng hiệu quả.
✓ Dải điện áp MPPT (160 ~ 950 V): Tối ưu thu hoạch năng lượng từ các tấm pin.
✓ Công suất AC danh định (20,000 W): Cung cấp điện ổn định cho tải 3 pha.
✓ THDi (< 3%): Chất lượng điện đầu ra cao, giảm tổn thất và nhiễu điện.
Tài liệu & hỗ trợ
Bảng dữ liệu
| Tên tập tin | Ngôn ngữ | Định dạng | Kích cỡ | Cập nhật lần cuối | Tải về |
|---|---|---|---|---|---|
| Data Sheet X3-ULTRA-EN | Tiếng Anh | 320,54KB | Ngày 30 tháng 6 năm 2025 | ⬇ |
Hướng dẫn sử dụng
| Tên tập tin | Ngôn ngữ | Định dạng | Kích cỡ | Cập nhật lần cuối | Tải về |
|---|---|---|---|---|---|
| Hướng dẫn sử dụng X3-ULTRA EN | Tiếng Anh | 24,53MB | Ngày 27 tháng 8 năm 2025 | ⬇ |
Kết Luận
X3-ULT-20K-HV là lựa chọn hàng đầu cho hệ thống điện mặt trời thương mại quy mô lớn,
mang lại hiệu suất cao, độ ổn định và khả năng mở rộng vượt trội.
Với các tính năng bảo vệ an toàn toàn diện và thiết kế IP66, sản phẩm đảm bảo vận hành bền bỉ và đáng tin cậy.
